智能照明控制器的接線圖

智能照明控制器的接線圖:

1. 產品解析：

2. 火線零線這里是220V電源進項。

3. CAN-L,CAN-H是通訊接口；

4. 開關量檢測消防接口；

5. 下端是輸出端，火線

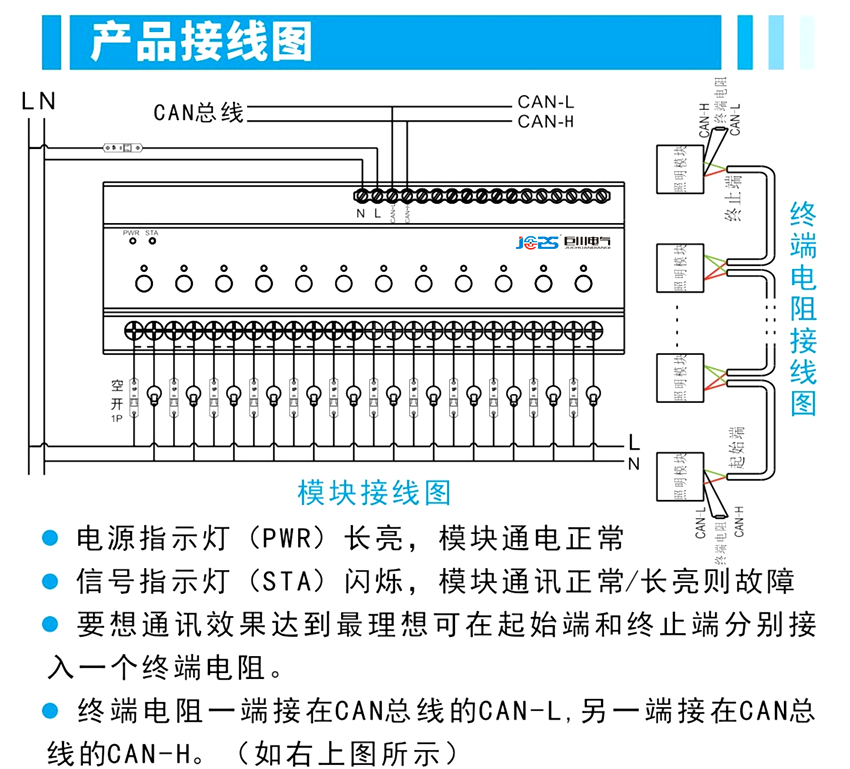

智能照明控制器接線圖

智能照明控制器產品屬性:

1、具備16A繼電器控制輸出功能

2、具備電源、通訊、負載狀態實時顯示功能

3、具備開關延時、掉電記憶等功能

4、具備停電后恢復供電，設定原來回路狀態功能

5、具備每回路手動開關功能

6、具備每回路干接點信號接入

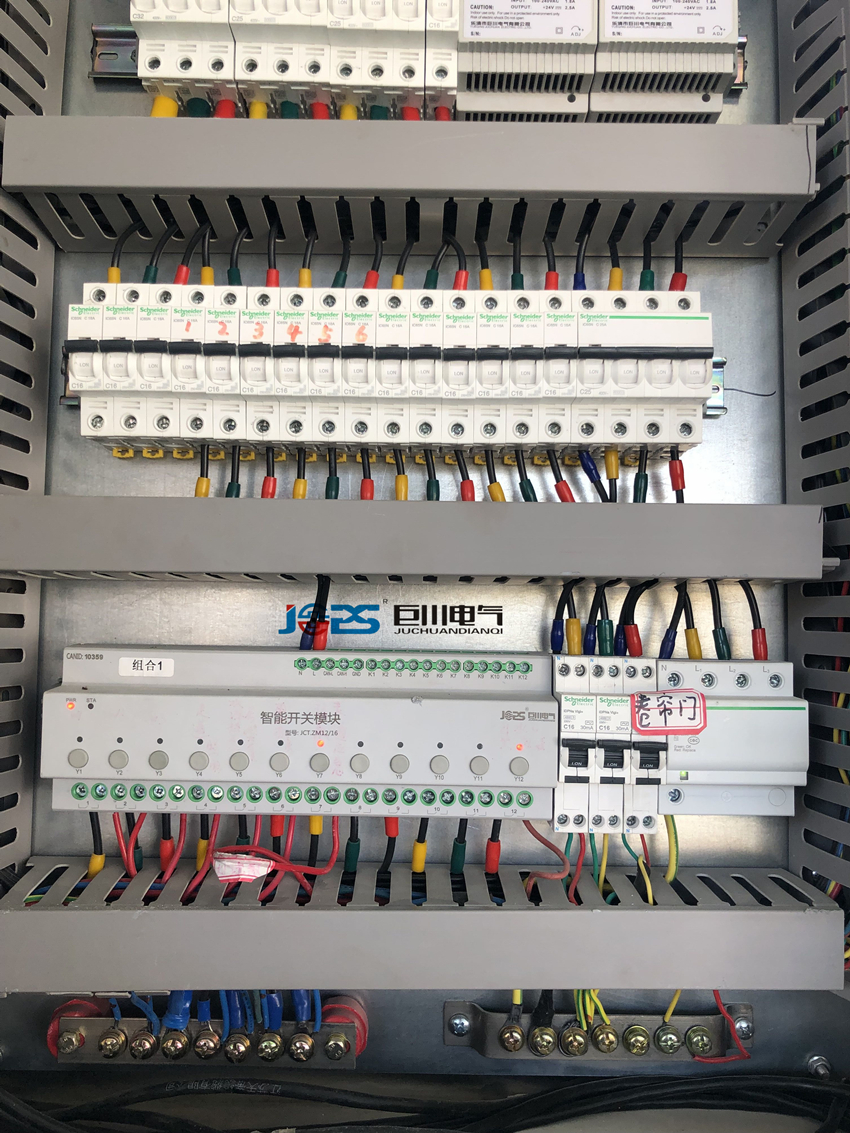

智能照明控制器配電箱接線圖

智能照明模塊常見問題解決方法：
常見問題	解決方法
模塊電源燈不亮	模塊電源接線是否有錯，模塊工作電源AC220V，N端子口接零線，L端子口接火線
手動按鈕操作后，回路控制無效	照明模塊具備防誤操作功能，按鈕需要長按一秒控制才生效。
模塊通訊不上，指示燈長亮	線檢查線路是否接錯，模塊CAN-L/CAN-H接口連接對應設備的AN-L/CAN-H接口。通訊總線連接方式為手拉手，若指示燈還是常亮，則需要用終端電阻在CAN總線末端短接CAN-L和CAN-H.
消防信號進來，模塊回路不工作	消防信號發送到模塊需要加一個中繼器，將24V消防信號轉化無源信號，再連接GND、K1、KN。
